設備描述

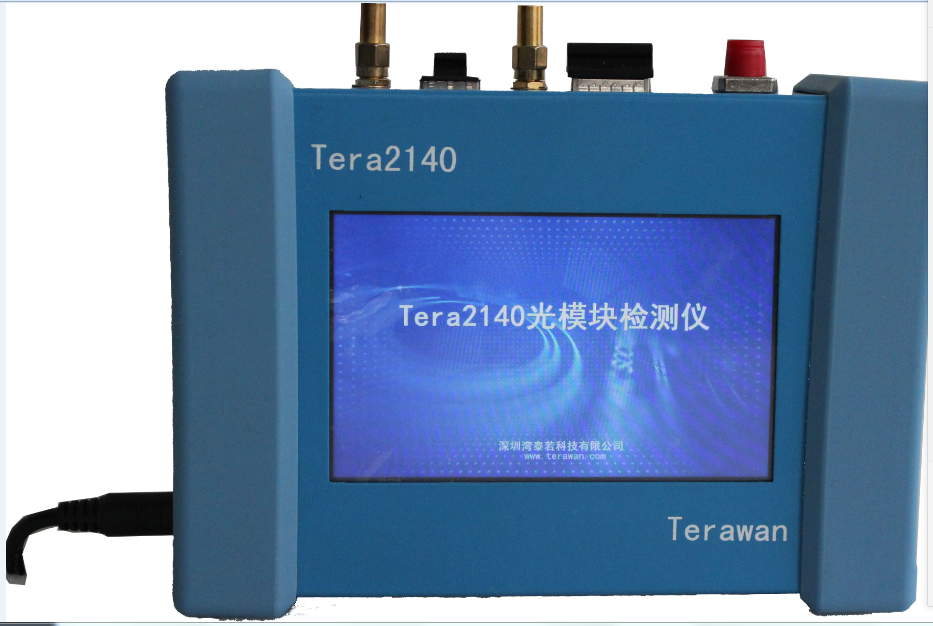

The Tera2140系列設備為10G/25G/40G/100G 模塊檢測儀, 主要提供QSFP+/QSFP28接口，SFP+/SFP28接口，分別用于100GE QSFP28模塊（SR，CWDM，PSM4，LR）和40GE QSFP+模塊（SR，LR）業務及性能測試，提供4通道10G/25G高精度誤碼測試；25GE SFP28模塊（SR，LR）和10GE SFP模塊（SR，LR）業務及性能測試，提供單通道10G/25G高精度誤碼測試。

主要特性如下：

•  5V電源，并可通過網管和面板上的指示燈查看當前電源供電情況；
•  支持QSFP+/QSFP28 和 SFP+/SFP28 兩種模塊SFF接口；
•  QSFP+/QSFP28支持4路10G 或4路 25G~28Gb/s PRBS信號產生;
•  SFP+/SFP28支持單路10G SFP+模塊或單路 SFP28 10Gb/s PRBS信號產生;
•  支持監控時鐘輸出，模塊輸出光眼圖質量監測；
•  支持MPO接頭4路光功率自動測試；
•  支持PRBS9，PRBS31碼型用于模塊的業務測試

基于Tera2140出光眼圖

Tera2140 提供輸出參考時鐘，可以通過眼圖儀直接測試DUT光模塊的輸出眼圖。

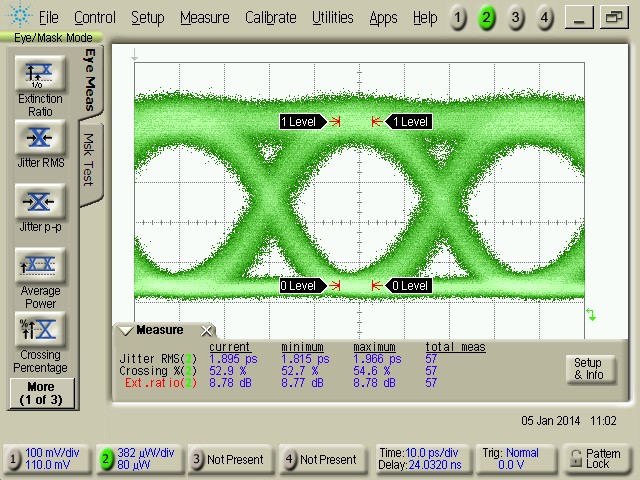

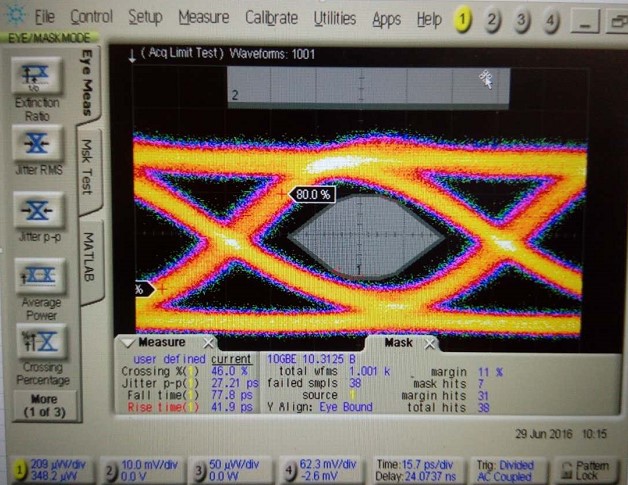

             28G 信號光眼圖                                                         10G 信號光眼圖

測試用途

Tera2140系列主要用于各種10G/25G/40G/100G 光模塊的業務測試和功率測試，方便系統及模塊的維護和測試。廣泛應用于IDC中心維護工程師，FAE及生產線人員。光模塊的光口自環回: 測試模塊功能好壞；光模塊的AOC互聯測試：測試AOC好壞；光模塊的QSFP28功率測試：測試模塊輸出光功率。

（1）      QSFP28 100G各種模塊和 AOC業務測試

（2）      QSFP+ 40G各種模塊和 AOC業務測試

（3）      SFP28 25G/28G各種模塊和 AOC業務測試

（4）      SFP+ 10G各種模塊和 AOC業務測試

寫碼用途

Tera2140可以用于10~100G光模塊寫碼功能，支持快速各種模塊的Memory的讀寫功能，具體操作方式請聯系灣泰若科技銷售人員。
