設備描述

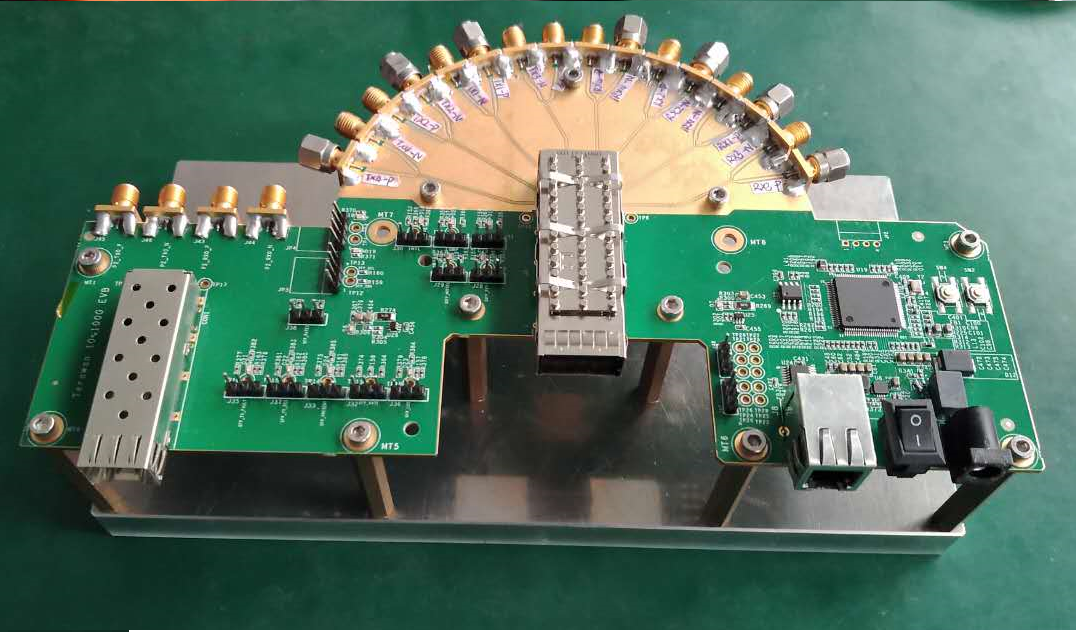

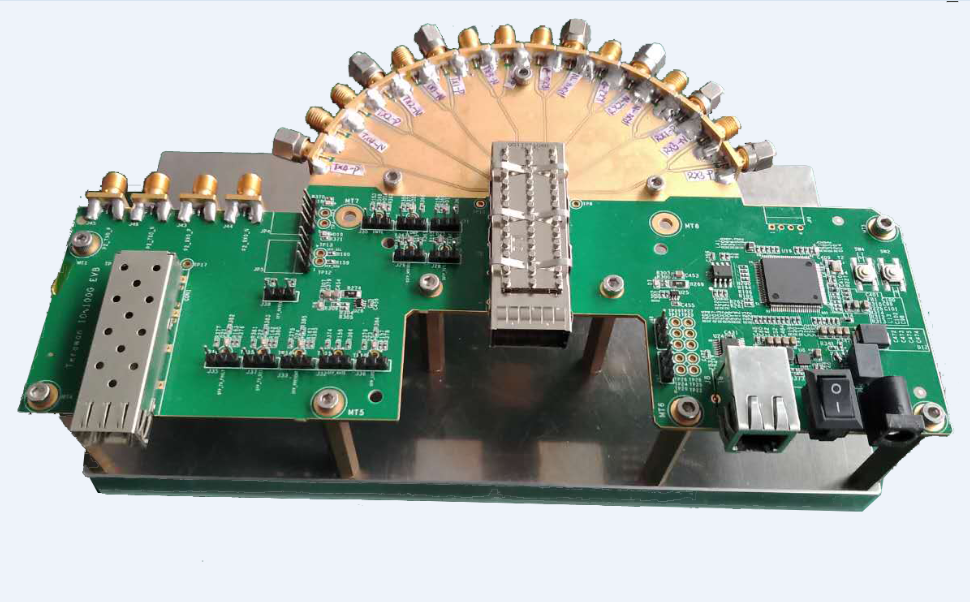

The Tera2101設備是10G/25G/40G/100G測試開發板，同時支持兩路光模塊測試開發功能：第一路40G/100G QSFP+/QSFP28的光模塊，第二路是10G/25G  SFP+/ SFP28的光模塊。

每個RF接口均可支持10G/11G/12G/14G/22G/24.3G/25.7G/28.05Gb/s速率, 主要用于10GE/16GFC/25GE/40GE/CPRI/100GE/128GFC光模塊/AOC開發測試，配合Tera2100-OE模塊可以測試10G/25G光眼圖。

采用緊湊型機箱. 主要特性如下：

•  7~9V電源，并可通過網管和面板上的指示燈查看當前電源供電情況；
• 第一路40G/100G QSFP+/QSFP28的光模塊支持4路 10G~28Gb/s RF接口;
• 第二路10G/25G  SFP+/ SFP28的光模塊支持單路路 10G~28Gb/s RF接口;
• RF接口為K接頭，同時兼容SMA接頭

Tera2101 RF接口性能參數指標

操作界面

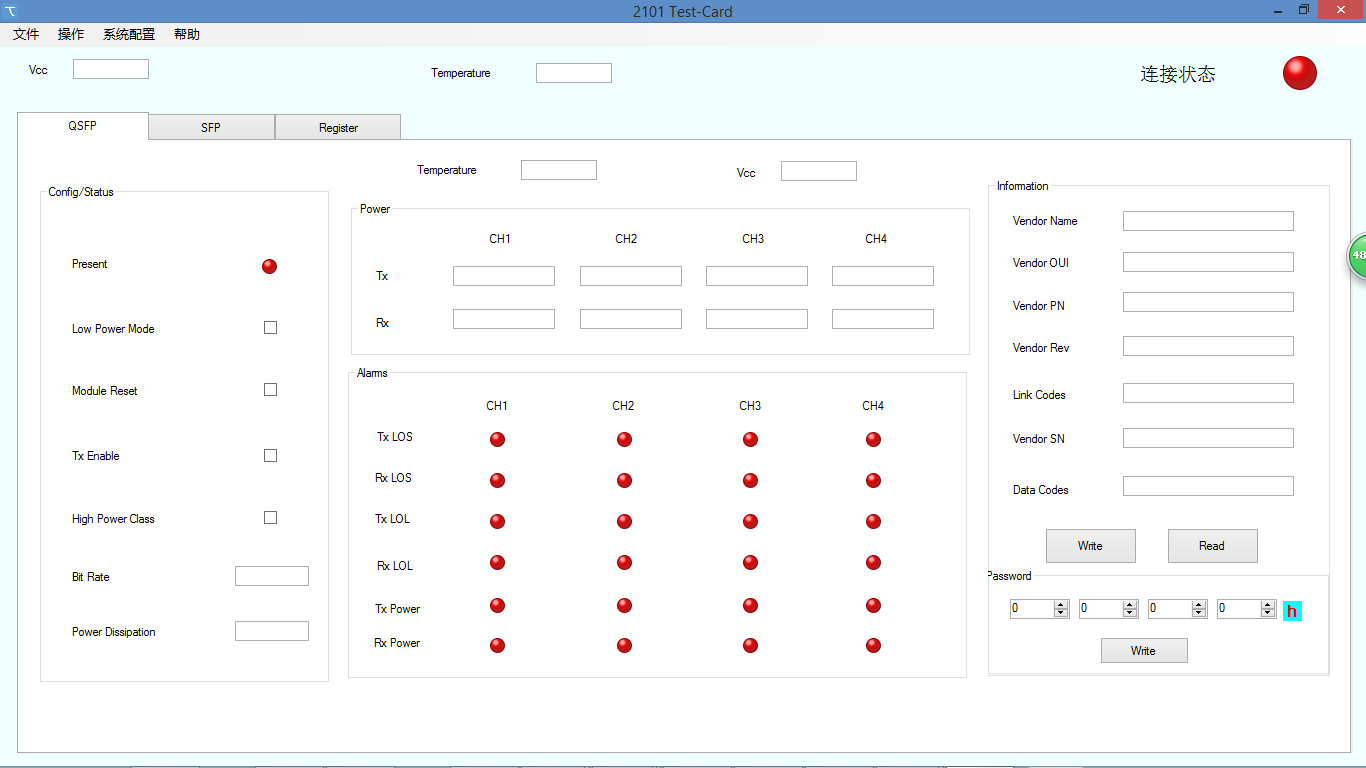

誤碼儀由PC機控制，模塊界面如下：
