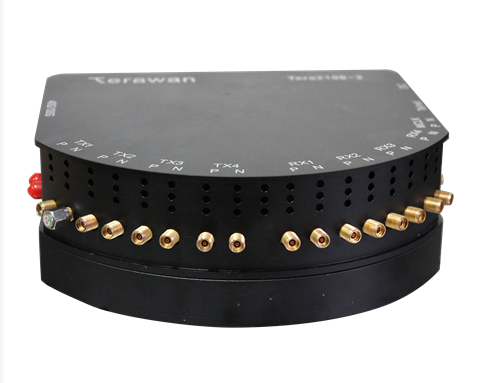

Tera2100-2 100G光電誤碼儀

10~100G
光電
誤碼儀

詳細信息

設備描述

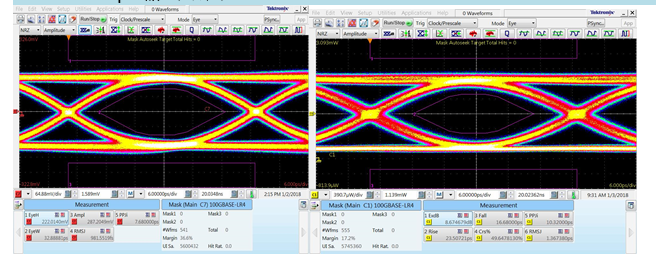

Tera2100-2設備支持10G/25G/40G/100G 電口碼型發生器和誤碼檢測儀功能，并支持40G/100G QSFP+/QSFP28的光模塊檢測分析及信號產生和誤碼檢測功能。四個RF接口均可支持10G/11G/12G/14G/22G/24.3G/25.7G/28.05Gb/s速率, 主要用于10GE/16GFC/25GE/40GE/CPRI/100GE/128GFC光模塊/AOC開發測試，提供4通道10G~28G 高精度誤碼測試，配合Tera2100-OE模塊可以測試10G/25G光眼圖。光口主要提供QSFP+/QSFP28接口分別用于100GE QSFP28模塊（SR，CWDM，PSM4，LR），40GE QSFP+模塊（SR，LR），64GFC QSFP+模塊業務及性能測試，提供4通道10G/14G/28G高精度誤碼測試。

采用緊湊型機箱，主要特性如下:

6~9V電源，并可通過網管和面板上的指示燈查看當前電源供電情況；
支持4路 10G~28Gb/s PRBS信號產生;
支持PRBS7，PRBS9，PRBS15，PRBS31碼型；
RF接口輸出幅度范圍200~1000mV;
RF接口輸入幅度范圍20~1200mV。

Tera2100-2 RF接口性能參數指標

參數名稱	最小值	典型值	最大值	單位	備注
數據速率	9		29	Gb/s
輸出幅度	200		1000	mV
輸出抖動（P-P）		5	8.5	Ps	PRBS31
輸出抖動（RMS）		900	1050	fs	PRBS31
上升/下降時間			12	Ps
輸出預加重			4	dB
輸入幅度	20		1000	mV
輸入抖動容限		0.5		UI	均衡最優
輸入均衡			12	dB
供電電源	5	8.5	9	V(DC)
整機功耗			15	W
工作溫度	-5		55	oC
貯存溫度	-10		70	oC
濕度	5		90	%	Non-Condensing
RF接口	K（2.92mm），兼容SMA
